国产精品无码一区二区尤物_国产视频动漫精品日韩无码_欧美日韩视频免费在线观看_日韩美女视频黄是免费_欧美成人国产在线_最近免费中文完整视频观看_2021国产精品自慰_蜜桃久久精品成人无码av_日韩中文字幕网页亚洲_亚洲h一区综合在线观看

nav-butt
logo
banner
首頁>新聞中心>改善結(jié)構(gòu)與澆注系統(tǒng)的設(shè)計,采用最有利的加熱或冷卻方法

改善結(jié)構(gòu)與澆注系統(tǒng)的設(shè)計,采用最有利的加熱或冷卻方法

2020-08-05



澆注系統(tǒng)的設(shè)計與模具的壽命長度有著緊密的聯(lián)系。首先,根據(jù)所用的模具材料種類、結(jié)構(gòu)特點、技術(shù)要求和平均壁厚,確定壓鑄生產(chǎn)的工藝參數(shù)。然后,根據(jù)產(chǎn)品的重量計算出進料口的面積。接下來,才能進行澆注系統(tǒng)的設(shè)計.

工藝參數(shù)的確定非常重要。如果光憑感覺決定進料口的面積,就很可能出現(xiàn)只有在很高的速度下才能打滿產(chǎn)品的情況。對于流動性相對差一些的材料,如果內(nèi)澆口面積不做相應(yīng)的改變,那么,就只能通過調(diào)整工藝參數(shù)來解決產(chǎn)品的缺陷。

1.溫度與澆注系統(tǒng)

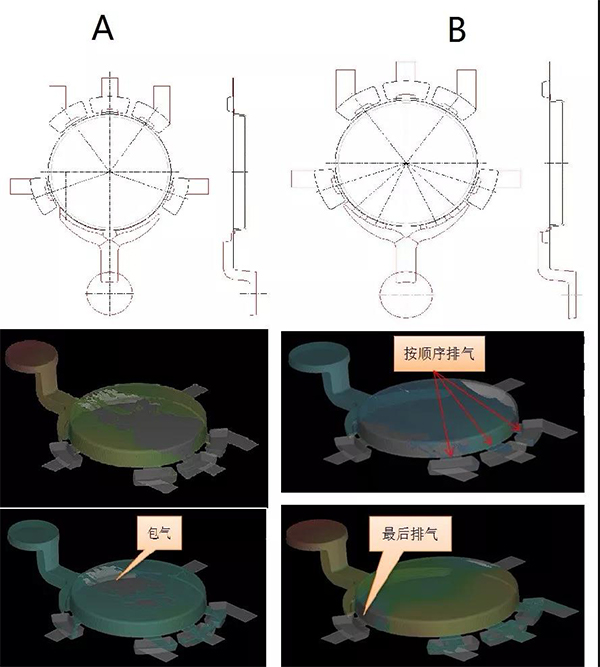

溫度是工藝參數(shù)的決定因素之一。如上圖A和B所示,進料口的寬度和厚度完全一樣。但是填充的效果卻完全不同。圖A的填充是由外而內(nèi),導(dǎo)致流速提高增加產(chǎn)生的熱量。因為模具表面溫度的大幅提高,熱強度性能下降。

圖B的填充就不會出現(xiàn)這樣的情況。因為圖B的材料升溫會比圖A低,工作環(huán)境好,出現(xiàn)沖蝕的幾率就會更少,模具壽命更長。

2.模具的加溫與冷卻

模具的加溫

目前,模具預(yù)熱的方法主要有三種。填充加熱、燃氣加熱、油溫加熱。雖然三種都可以達到升溫的目的,但對材料的影響卻有很大的不同。

填充加熱是通過慢速低壓的填充,把料液的熱量直接傳到模具表面。壓鑄鋁合金料液的溫度,一般是在630℃-650℃。模具表面從室溫一下子接受這樣溫度的熱量,會導(dǎo)致表面熱膨脹及內(nèi)部溫差造成的應(yīng)力很大。

燃氣加熱是通過燃燒煤氣加熱。雖然熱量也是從外往里傳,但有一個逐步加溫的過程,所產(chǎn)生的應(yīng)力也不會那么大。

油溫加熱是通過把高溫油輸進加熱。熱量從里往外傳要經(jīng)過較長的時間,這樣產(chǎn)生的應(yīng)力也會很小。

模具的冷卻

冷卻水路或油路通過模具內(nèi)部運行的水或油把熱量帶走,使得表面降溫逐步完成。只要注意不讓冷卻通道離尖銳、棱角或型位太近,就不會有多大的問題。

涂料冷卻的主要作用是使模具表面有一層保護膜,防止粘膜。填充后馬上大量噴涂就是大大的不妥,因為那就是對材料進行淬火。有的還專門在分流錐和流道多噴幾下。因為他們認為這里的溫度最高,所以要噴多幾下,保證溫度能夠降下來。其實,由于分流錐和流道是處于模具的下方,上方的涂液都要經(jīng)過下方流走。所以這樣的“重點關(guān)照”,反而有可能低于你的希望值。

改善結(jié)構(gòu)與澆注系統(tǒng)的設(shè)計,采用最有利的加熱或冷卻方法,就是為了防止模具失效的過早出現(xiàn)。否則,就算最好質(zhì)量的鋼材,都會因為超出其韌性與強度的極限而嚴重縮短模具的壽命。


電話:0757-2332 2638

傳真:0757-2332 2619

郵件:[email protected]

地址:佛山市順德區(qū)陳村鎮(zhèn)石洲工業(yè)區(qū)30號

備案號:粵ICP備09051653號

廣東世創(chuàng)金屬科技股份有限公司   粵ICP備09051653號-1

技術(shù)支持:佛山網(wǎng)站建設(shè)

二維碼
